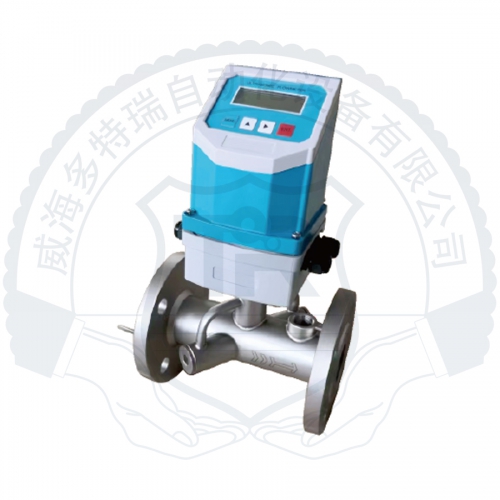

DTRULFC型超聲波流量計大量的選用了世界著名的半導體生產廠商諸如:Philips,MaximTi, Winbond,and Xilinx,硬件設計簡單、軟件功能強大和界面友好。它采用了低電壓多脈沖平衡發射接受的專利技術,能適應在惡劣的工業環境中應用,能在復雜的工況附近穩定正確地工作;其廣泛用于自來水、污水處理、供暖、石化、電廠、空調制冷等行業。
? 非接觸式流量測量,無壓力損失,不干擾流場,可測量液體,氣體介質的體積流量。
? 適應性強,除能測量腐蝕性介質,含雜質污物等導電介質外,還可以測量非導電介質的流量,不受流體壓力、溫度、相對分子質量、氣體成分變化的影響。
? 通用性好,同一臺表可測量不同口徑的管道內的介質流量。
? 量程范圍極寬,測量范圍度可達100:1,有的甚至達1000:1。
? 穩定性好、零點漂移小,能夠在各種環境下保持穩定的測量性能。
? 雙聲道超聲波流量計,低始動流量,可以實現雙向測量。
? 測量精度高,長期精度被證明優于傳統的機械流量計。
? 安裝維修方便,無需切管,不影響管道內流體的正常流通,安裝時不需要閥門,法蘭,旁通管等,降低了安裝成本和維護難度。
? 特別適用于大口徑管道的流體測量,由于沒有壓力損失,節能效果顯著。

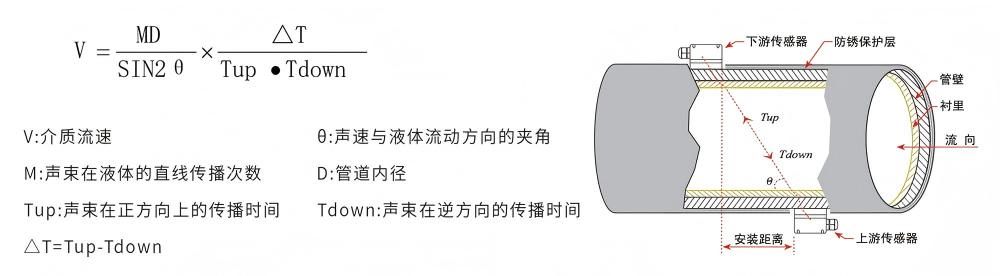

DTRULFC系列超聲波流量計采用時差法工作原理,用來測量封閉管路液體流量,它的傳感器是采用非接觸、附著式的,這樣就使安裝簡單易于操作。當超聲波波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,并且其傳播時間的變化正比于液體的流速,其關系符合下列表達式:
| 執行標準 | JJG 1030-2007《超聲波流量計》 |
|---|---|
| 公稱通徑 | 15、20、25、32,40,50,65,80,100,125,150,200,250,300,400,500,600,700,800,900,1000 |
| 公稱壓力(MPa) | 1.6Mpa,2.5Mpa,ANSI150LB,其他特殊定制 |
| 使用條件 | 介質溫度:常溫型:-40～80℃,高溫型:-40～180℃,環境溫度:-20℃～55℃,相對濕度:100%,大氣壓力:86～106kPa |
| 材質 | 本體及傳感器材質:碳鋼,304,316L等, 積算儀外殼:壓鑄鋁 |
| 精確度 | ±0.5%R,±1.0%R,±2.0%R |
| 流速范圍 | 0.01-32m/s |
| 供電電壓 | 8-36VDC,220VAC,110VAC,電池供電 |
| 輸出信號 | 脈沖輸出;4～20mA或0～20mA電流輸出.控制信號、RS485(modbus-RTU協議)、Hart協議,4G等 |
| 防爆等級 | 防爆型 |
| 防護等級 | 傳感器IP68,主機IP65,模塊主機IP57 |
| 電氣接口 | 內螺紋G3/4或其他 |
| 適用介質 | 液體 |
| V(m/s) | 體積流量Qv(m3/h) | |||
|---|---|---|---|---|
| 0.1m/s | 0.3m/s | 5m/s | 10m/s | |
| DN10 | 0.03 | 0.09 | 1.4 | 2.8 |
| DN15 | 0.06 | 0.19 | 3.18 | 6.36 |
| DN20 | 0.11 | 0.33 | 5.65 | 11.31 |
| DN25 | 0.17 | 0.53 | 8.83 | 17.67 |
| DN32 | 0.28 | 0.86 | 14.47 | 28.94 |
| DN40 | 0.45 | 1.35 | 22.61 | 45.23 |
| DN50 | 0.71 | 2.12 | 35.35 | 70.68 |
| DN65 | 1.19 | 3.58 | 59.72 | 119.45 |
| DN80 | 1.81 | 5.42 | 90.47 | 180.95 |
| DN100 | 2.82 | 8.48 | 141.37 | 282.74 |
| DN125 | 4.41 | 13.25 | 220.85 | 441.71 |
| DN150 | 6.36 | 19.08 | 318.08 | 636.17 |
| DN200 | 11.31 | 33.92 | 565.48 | 1130.97 |
| DN250 | 17.67 | 53.01 | 883.57 | 1767.14 |
| DN300 | 25.44 | 76.34 | 1272.34 | 2544.69 |
| DN350 | 34.63 | 103.91 | 1731.8 | 3463.6 |
| DN400 | 45.23 | 135.71 | 2261.94 | 4523.89 |
| DN450 | 57.25 | 171.76 | 2862.77 | 5725.55 |
| DN500 | 70.68 | 212.05 | 3534.29 | 7068.58 |
| DN600 | 101.78 | 305.36 | 5089.38 | 10178.76 |
| DN700 | 138.54 | 415.63 | 6927.21 | 13854.42 |
| DN800 | 180.95 | 542.86 | 9047.78 | 18095.57 |
| DN900 | 228.9 | 686.7 | 11445.3 | 22890.6 |
| DN1000 | 282.6 | 847.8 | 14130 | 28260 |
| 代 碼 | 產品系列 |
|---|---|
| DTRULFC | 固定式超聲波流量計 |
| DTRULFC-1 | 便攜式超聲波流量計 |
| DTRULFC-3 | 手持式超聲波流量計 |
| DTRULFC-4 | 超聲波水表 |
| 代碼 | 公稱通徑(單位:mm) |
| 15 | DN15 |
| 20 | DN20 |
| 25 | DN25 |
| 32 | DN32 |
| 40 | DN40 |
| 50 | DN50 |
| … | … |
| 300 | DN300 |
| … | … |
| A10 | DN1000 |
| 代碼 | 供電方式 |
| U | 8-36VDC |
| V | 電池供電 |
| O | 110VAC |
| P | 220VAC |
| 代碼 | 精度等級 |
| A | 0.5級 |
| A1 | 1.0級 |
| B | 2.0級 |
| 代碼 | 使用環境 |
| P | 普通型 |
| Ex | 防爆型 |
| 代碼 | 介質溫度 |
| T1 | -40-80℃ |
| T2 | -40-180℃ |
| 代碼 | 輸出方式 |
| 0 | 無輸出 |
| 1 | 脈沖輸出-三線制 |
| 3 | 0-20mA輸出-三線制 |
| 4 | 4-20mA輸出-兩線制 |
| 5 | RS485通訊,Modbus協議(四線制) |
| 6 | HART協議 |
| 7 | 4G |
| 8 | 其他特殊定制 |

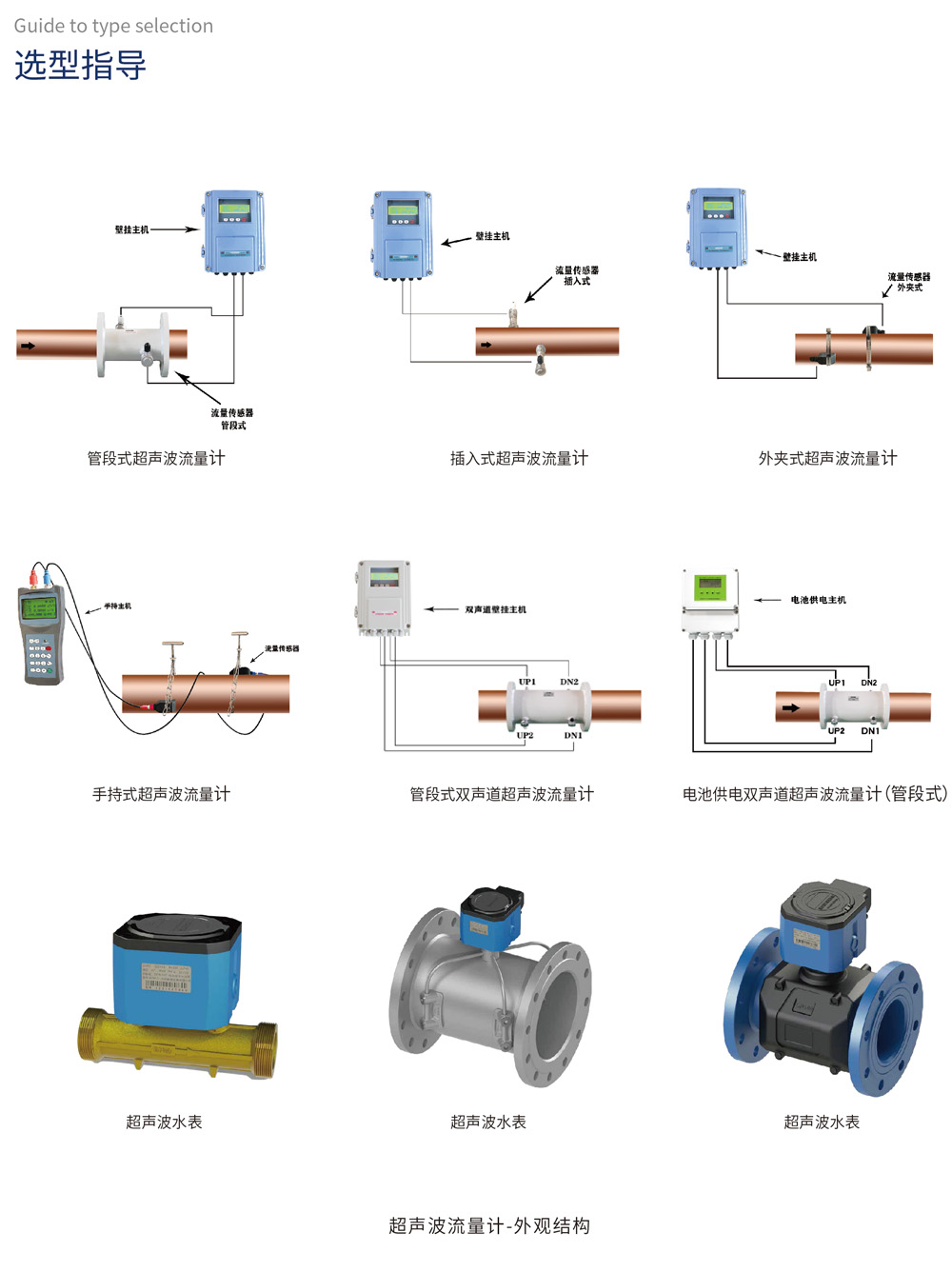

| 代碼 | 傳感器形式 |
| 1 | 外夾式 |

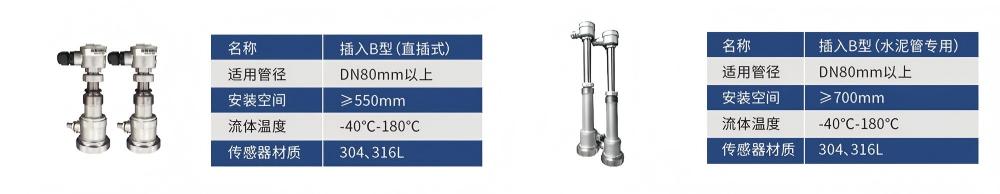

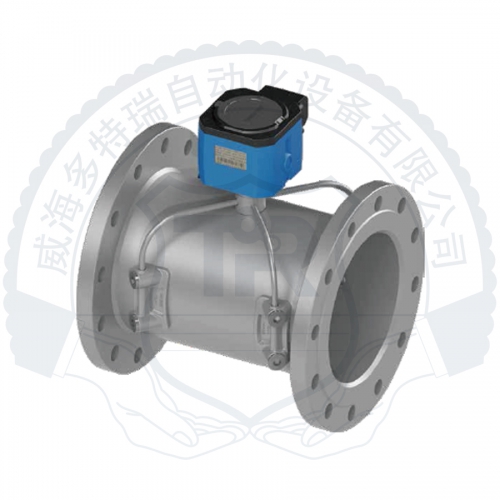

| 2 | 插入式 |
| 3 | 管段式 |
| 代碼 | 本體材質 |
| 1 | 碳鋼 |
| 2 | 304 |
| 3 | 316L |
| X | 其他特殊定制 |
| 代碼 | 傳感器材質 |
| 1 | 304 |
| 2 | 316L |
| 代碼 | 聲道 |
| 1 | 單聲道 |
| 2 | 雙聲道 |
| 3 | 四聲道 |
| 代碼 | 防護等級 |
| 0 | IP65 |
| 1 | IP68+IP65(即傳感器IP68+轉換器IP65) |
| 代碼 | 耐壓等級 |
| 1 | 1.6MPa |
| 2 | 2.5MPa |
| A1R | ANSI 150LB |
| XX | 其他特殊定制 |
| 代碼 | 變送器型式 |
| 1 | 一體式 |
| 2 | 分體式(標配5米線) |
| 代碼 | 防護等級 |
| 0 | IP57 |
| 1 | IP68+IP65(即傳感器IP68+轉換器IP65) |
| 2 | IP67+IP65(即傳感器IP67+轉換器IP65) |

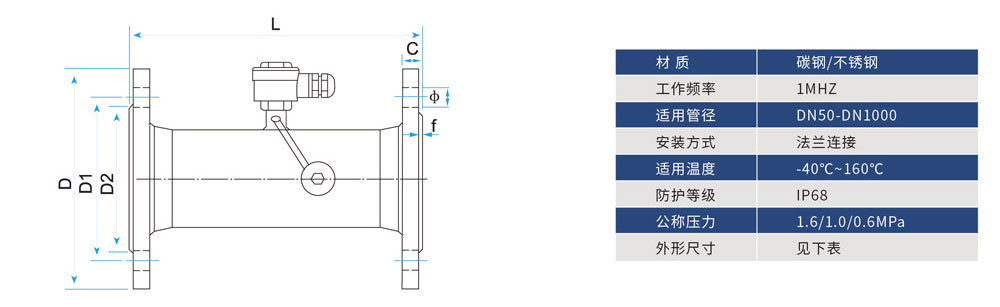

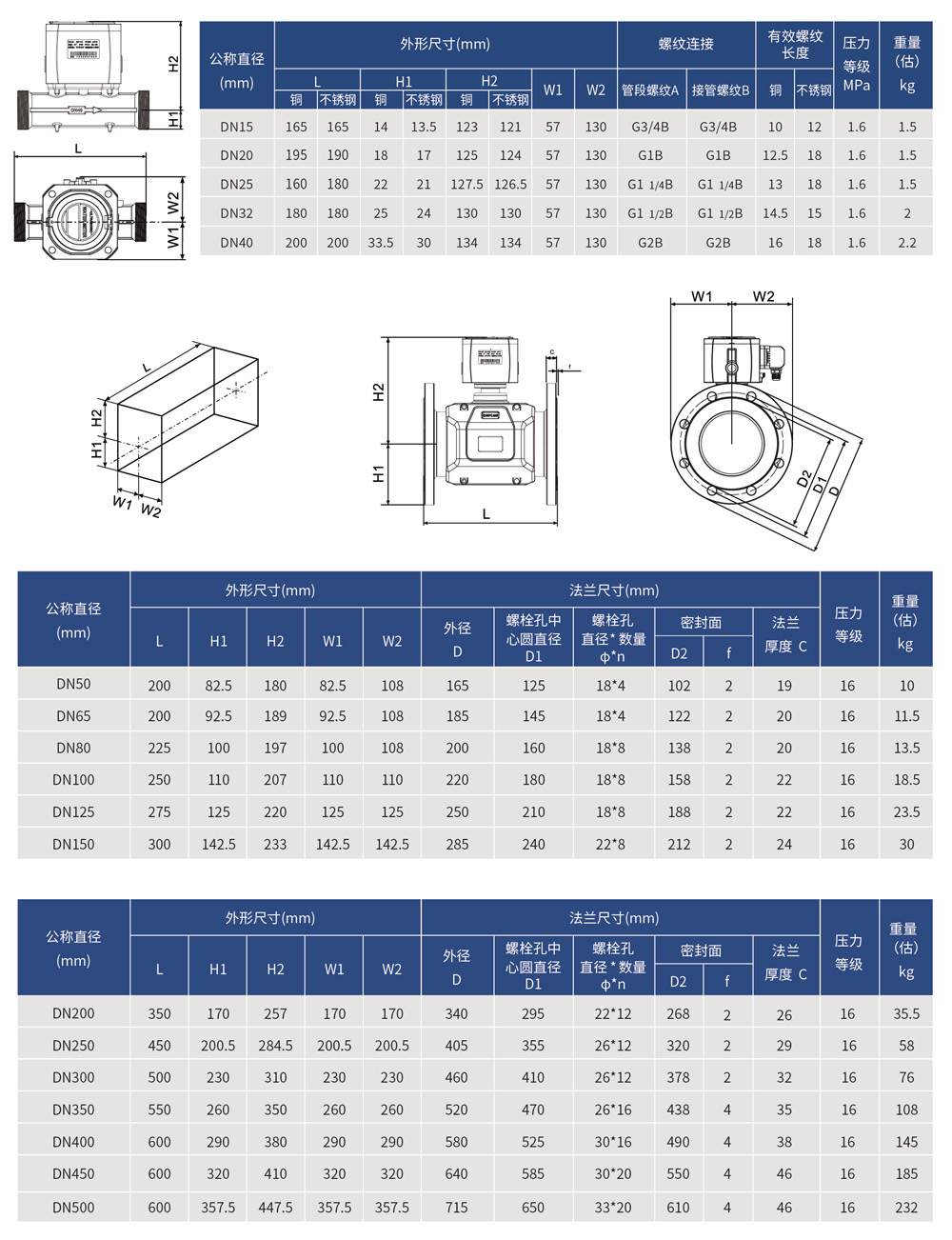

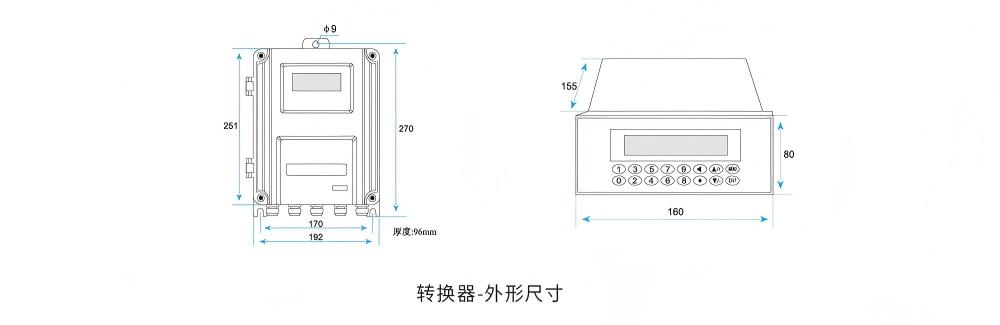

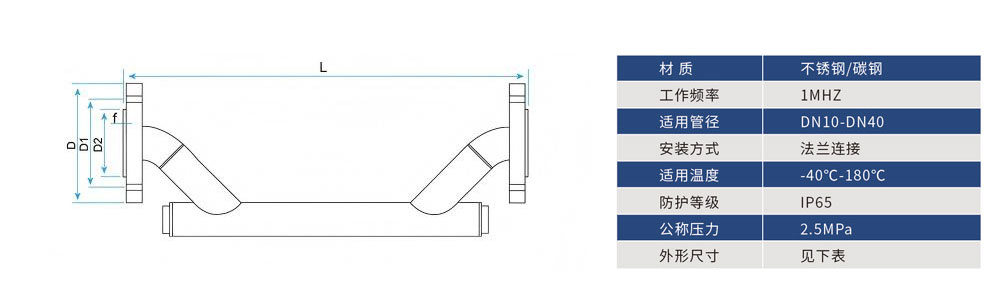

| 公稱通徑DN(mm) | 傳感器長度L(mm) | 法蘭外徑D(mm) | 螺栓孔中心直徑D1(mm) | 螺栓孔徑×數量N-φ | 密封面 | 法蘭厚度 | |
|---|---|---|---|---|---|---|---|
| 直徑D2(mm) | 厚度f(mm) | ||||||
| 10 | 300 | 90 | 60 | 14×4 | 41 | 2 | 14 |
| 15 | 320 | 95 | 65 | 14×4 | 45 | 2 | 14 |
| 20 | 360 | 105 | 75 | 14×4 | 55 | 2 | 16 |
| 25 | 390 | 115 | 85 | 14×4 | 65 | 3 | 18 |
| 32 | 450 | 135 | 100 | 18×4 | 78 | 3 | 18 |
| 40 | 500 | 145 | 110 | 18×4 | 85 | 3 | 20 |
| 公稱通徑DN(mm) | 傳感器長度L(mm) | 法蘭外徑D(mm) | 螺栓孔中心直徑D1(mm) | 螺栓孔徑×數量N-φ | 密封面 | 法蘭厚度 | |
|---|---|---|---|---|---|---|---|
| 直徑D2(mm) | 厚度f(mm) | ||||||
| 50 | 200 | 160 | 125 | 18×4 | 100 | 3 | 22 |
| 65 | 200 | 180 | 145 | 18×4 | 120 | 3 | 24 |
| 80 | 225 | 195 | 160 | 18×8 | 135 | 3 | 24 |
| 100 | 250 | 215 | 180 | 18×8 | 155 | 3 | 26 |
| 125 | 250 | 245 | 210 | 18×8 | 185 | 3 | 28 |
| 150 | 300 | 280 | 240 | 23×8 | 210 | 3 | 28 |
| 200 | 350 | 335 | 295 | 23×12 | 265 | 3 | 30 |
| 250 | 450 | 405 | 355 | 25×12 | 320 | 3 | 32 |
| 300 | 500 | 460 | 410 | 25×12 | 375 | 4 | 32 |
| 350 | 550 | 530 | 470 | 25×16 | 435 | 4 | 34 |
| 400 | 600 | 580 | 525 | 30×16 | 485 | 4 | 38 |
| 450 | 700 | 640 | 585 | 30×20 | 545 | 4 | 42 |
公稱壓力:1.0MPa
| 公稱通徑DN(mm) | 傳感器長度L(mm) | 法蘭外徑D(mm) | 螺栓孔中心直徑D1(mm) | 螺栓孔徑×數量N-φ | 密封面 | 法蘭厚度 | |
|---|---|---|---|---|---|---|---|
| 直徑D2(mm) | 厚度f(mm) | ||||||
| 500 | 800 | 670 | 620 | 25×20 | 585 | 4 | 32 |
| 600 | 1000 | 780 | 725 | 30×20 | 685 | 5 | 36 |
公稱壓力:0.6MPa
| 公稱通徑DN(mm) | 傳感器長度L(mm) | 法蘭外徑D(mm) | 螺栓孔中心直徑D1(mm) | 螺栓孔徑×數量N-φ | 密封面 | 法蘭厚度 | |
|---|---|---|---|---|---|---|---|
| 直徑D2(mm) | 厚度f(mm) | ||||||
| 700 | 1100 | 860 | 810 | 24×25 | 775 | 5 | 32 |
| 800 | 1200 | 975 | 920 | 24×30 | 880 | 5 | 32 |
| 900 | 1300 | 1075 | 1020 | 24×30 | 980 | 5 | 34 |
| 1000 | 1400 | 1175 | 1120 | 28×30 | 1080 | 5 | 36 |

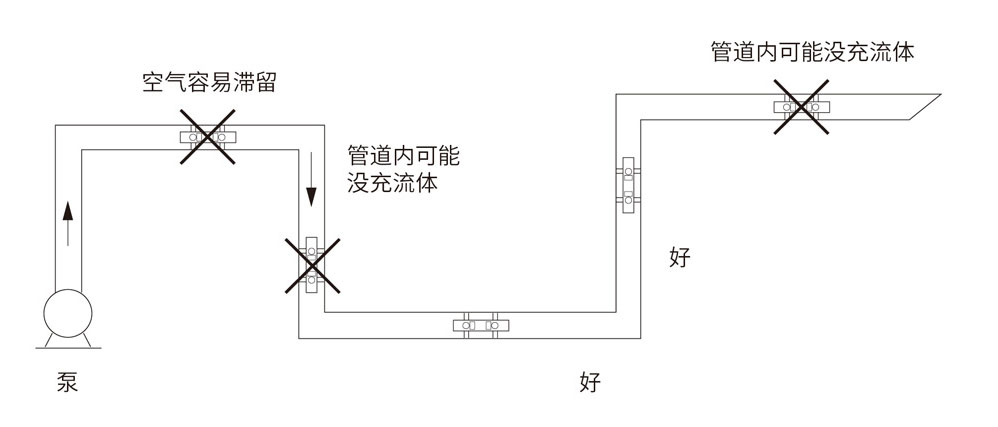

超聲波流量計在安裝時需要注意多個方面,以確保其準確性和可靠性。以下是一些關鍵的注意事項:
確保流場充分發展,避免在管道系統的死角或渦流區域安裝流量計。
選擇充滿流體的材質均勻致密、易于超聲波傳輸?shù)墓芏?如垂直管段(流體向上流動)或水平管段。
安裝距離應選擇上游大于10倍管直徑、下游大于5倍管直徑以內無任何閥門、彎頭、變徑等均勻的直管段。
安裝點應遠離閥門、泵、高壓電、變頻器、大型電機、大型變壓器等干擾源。
避免安裝在管道系統的最高點或帶有自由出口的豎直管道上。
對于開口或半滿管的管道,流量計應安裝在U型管段處。
充分考慮管內壁結垢狀況,盡量選擇無結垢的管道進行安裝,如不能滿足時,可把結垢考慮為襯里以求較好的測量精度。
在安裝流量計前,管道必須進行清洗和吹掃,清除一切雜物、銹蝕和污垢。
管道內壁應保持光滑平整,避免局部凹陷或突出部分影響超聲波信號的傳輸。
流量計應安裝在無腐蝕性氣體、機械振動小、灰塵少且遠離熱源的場所。
環境溫度一般不超過-20℃～+80℃范圍。
