DTRLUXB型旋進旋渦流量計是威海多特瑞自動化設備有限公司研制的流量計，在軟硬件上均采用了多項新技術，具有功能齊全、精度高、運行可靠的特點,旋渦流量計主要由本體、傳感器、積算儀組成，它能在很寬的流量范圍內準確測量氣體、液體和蒸汽的流量，不受流體物理性質的影響。
產品特點：
無機械可動部件，無磨損，無需機械維修，穩定可靠。
起旋器葉片角度小，流線型導流面，起旋更順暢，壓力損失小。
可測量氣體、液體與蒸汽、可測量低密度氣體和氫氣、低壓瓦斯。
口徑齊全、測量范圍廣。
探頭采用雙壓電陶瓷傳感器技術。
可選用特殊材質如HC。
可選用雙檢測技術可有效地提高檢測信號強度，降低振動引起的干擾，抗震效果好,采用DSP技術、測量更穩定。
智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體,采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正。
采用抗振技術，有效避免振動和壓力波動造成的干擾信號。
采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數。
多物理量參數報警輸出，可由用戶任選其中之一。
咨詢電話：400-6278678
DTRLUXB型旋進漩渦流量計（不銹鋼-雙探頭旋進漩渦流量計）是威海多特瑞自動化設備有限公司研制的流量計，在軟硬件上均采用了多項新技術，具有功能齊全、精度高、運行可靠的特點，旋渦流量計主要由本體、傳感器、積算儀組成，它能在很寬的流量范圍內準確測量氣體、液體和蒸汽的流量，不受流體物理性質的影響。

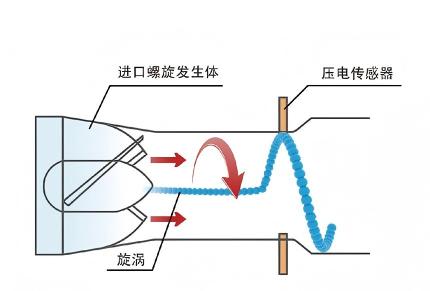

起旋器和殼體結構迫使氣流旋轉產生進動的旋核，旋核周期性的旋轉擠壓周圍氣流，采用高精度差動式傳感器可以探測被擠壓的氣流。旋核的旋轉周期和流體的流速成正比，從而計算出流量。

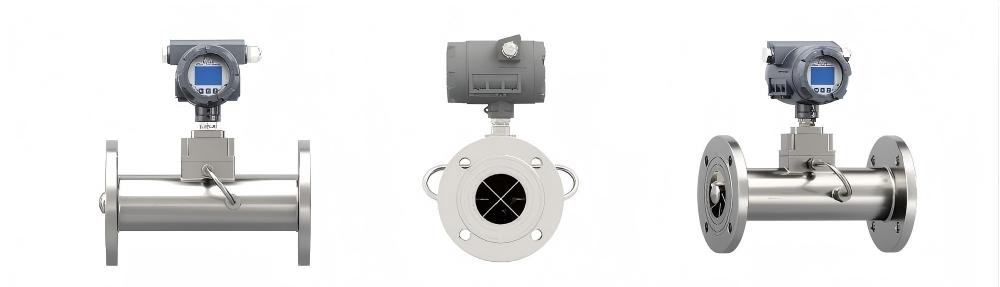

旋進漩渦流量計-外觀結構
| 參數項 | 參數值 |
|---|---|
| 安裝型式 | 法蘭連接式 |
| 公稱通徑 | DN15-DN400 |
| 壓力等級(MPa) | 1.6MPa,2.5MPa,4.0MPa,6.3MPa,10.0MPa,16MPa,25MPa ANSI 150LB,300LB,600LB,900LB,1500LB,2500LB,其他特殊定制 |
| 使用條件 | 環境溫度:-20℃~65℃, 相對濕度:5%~90%,大氣壓力:86~106kPa |
| 介質溫度 | -45~80℃,-45~250℃,-45~350℃ |
| 本體材質 | 304;316L;HC2特殊定制 |
| 傳感器材質 | 304;316L;HC2;特殊定制 |
| 精確度 | ±0.5%R;±1.0%R;±1.5%R |
| 量程比 | 1:10~1:30 |
| 供電電壓 | +6-24VDC,電流≤10mA(485通訊電流增加0.6mA); 電池供電型:3.6V鋰電池/0.3mA |
| 輸出信號 | 脈沖輸出;4~20mA電流、控制信號、RS485(modbus-RTU協議)、 HART協議;定制信號、物聯網GPRS等 |
| 傳輸距離 | 傳感器至顯示儀表的距離可達1000m |
| 測量參數 | 溫度(可選)、壓力(可選)、瞬時流量和累計流量 |
| 實時記錄 | 日記錄、定時間隔記錄 |
| 防爆等級 | 本安型,隔爆型 |
| 防護等級 | IP65 / IP66 / IP67 |
| 電氣接口 | 內螺紋M20*1.5,1/2NPT |
| 適用介質 | 液體、氣體、蒸汽 |
流量計實際可用的流量范圍要通過計算來確定,首先必須明確以下工作參數:
介質名稱,組份,狀態;
工作狀態的最大、常用、最小流量;
最高、常用、最低工作壓力和工作溫度;
(1)氣體介質:流量計對氣體流量的測量一般不受介質壓力和溫度的影響,可參考空氣的工況流量進行儀表口徑的選擇,空氣工況流量范圍見下表:
(2)液體介質參考流量見下表:
| 規格型號 | 氣體流量范圍(m3/h) | 拓展氣體流量范圍(m3/h) | 液體流量范圍(m3/h) | 備 注 |
|---|---|---|---|---|
| DN15 | 1-10 | 1-16 | 0.1-1.6 | 1.表中氣體適用流量范圍的參比條件為:溫度T?=20℃,絕對壓力P?=0.1013MPa,密度ρ=1.205kg/m3粘度ν?≈15m㎡/s 2.表中液體是水,適用流量范圍的參比條件為:密度ρ?=1000kg/m3,液體的大流速一般應≤7m/s |
| DN20 | 1.5-15 | 2.5-25 | 0.2-2 | |
| DN25 | 2.5-30 | 3-50 | 0.4-6 | |
| DN32 | 4-60 | 7-130 | 0.8-10 | |
| DN40 | 5-80 | 12-200 | 1.6-16 | |
| DN50 | 10-150 | 18-350 | 2.5-25 | |
| DN65 | 20-300 | 30-650 | 3-80 | |
| DN80 | 25-400 | 60-850 | 3.5-100 | |
| DN100 | 60-600 | 65-1500 | 5-150 | |
| DN125 | 60-1000 | 105-1300 | 10-250 | |
| DN150 | 100-1500 | 150-3600 | 15-370 | |
| DN200 | 240-3000 | 200-5000 | 25-500 | |
| DN300 | 600-6000 | 400-10000 | 100-1000 | |
| DN400 | 1200-12000 | 1000-20000 | 180-1800 |
*備 注: 其他口徑流量范圍另議
| 代 碼 | 產品系列 |
|---|---|
| DTRLUXB | 旋進漩渦流量計 |
| 代碼 | 公稱通徑 (單位:mm) |
| 15 | DN15 |
| 20 | DN20 |
| 25 | DN25 |
| 32 | DN32 |
| 40 | DN40 |
| 50 | DN50 |
| 65 | DN65 |
| 80 | DN80 |
| 100 | DN100 |
| 300 | DN300 |
| 400 | DN400 |
| 代碼 | 供電方式 |
| U | 24VDC |
| V | 3.6V電池供電 |
| 代碼 | 精度等級 |
| O | 0.5級 |
| A | 1.0級 |
| B | 1.5級 |
| 代碼 | 使用環境 |
| P | 普通型 |
| Ex | 防爆型 |
| 代碼 | 介質 |
| 2 | 液體 |
| 3 | 氣體 |
| 4 | 蒸汽 |
| 代碼 | 耐溫等級 |
| T1 | -45℃~80℃ |
| T2 | -45℃~250℃ |
| T3 | -45℃~350℃ |
| XX | 特殊定制 |
| 代碼 | 輸出方式 |
| 0 | 無輸出 |
| 1 | 脈沖輸出,三線制 |
| 2 | 脈沖當量 |
| 3 | 4-20mA輸出,三線制 |
| 4 | 4-20mA輸出,兩線制 |
| 5 | RS485通訊,Modbus協議 |
| 6 | HART協議 |
| 7 | 4G |
| 9 | 其他特殊定制 |
| 代碼 | 補償方式 |
|---|---|
| 0 | 無補償 |
| P | 溫度補償 |
| T | 壓力補償 |
| 代碼 | 連接方式 |
| FL | 法蘭連接式 |
| LW | 卡箍連接式 |
| XX | 其他特殊定制 |
| 代碼 | 耐壓等級 |
| 1 | 1.6MPa |
| 2 | 2.5MPa |
| 4 | 4.0MPa |
| 6 | 6.3MPa |
| 10 | 10MPa |
| 16 | 16MPa |
| 25 | 25MPa |
| A15R | ANSI 150LB |
| A3R | ANSI 300LB |
| A6R | ANSI 600LB |
| A9R | ANSI 900LB |
| A15R | ANSI 1500LB |
| A25R | ANSI 2500LB |
| XX | 其他特殊定制 |
| 代碼 | 本體材質 |
| B1 | 304 |
| B2 | 316L |
| B3 | 鋁合金 |
| B4 | HC合金 |
| XX | 其他材質-特殊定制 |
| 代碼 | 變送器型式 |
| S | 一體式 |
| F | 分體式 |

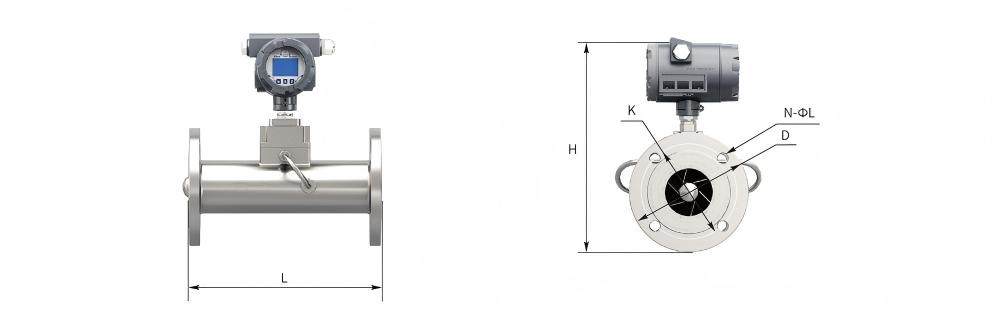

旋進漩渦流量計-外形尺寸(單位:mm)
| 公稱通徑(DN) | 壓力等級(MPa) | L | H | D | K | N-ΦL | |
|---|---|---|---|---|---|---|---|
| 鋁合金 | 不銹鋼 | ||||||
| 15 | 1.6,2.5,4.0,6.3 | 160 | 180 | 315 | 95 | 75 | 4-Φ14 |
| 20 | 1.6,2.5,4.0,6.3 | 160 | 180 | 315 | 105 | 75 | 4-Φ14 |
| 25 | 1.6,2.5,4.0,6.3 | 180 | 180 | 315 | 115 | 85 | 4-Φ14 |
| 32 | 1.6,2.5,4.0,6.3 | 200 | 200 | 350 | 140 | 100 | 4-Φ18 |
| 40 | 1.6,2.5,4.0,6.3 | 232 | 235 | 365 | 150 | 110 | 4-Φ18 |
| 50 | 1.6,2.5,4.0,6.3 | 232 | 235 | 375 | 165 | 125 | 4-Φ18 |
| 65 | 1.6,2.5,4.0,6.3 | 302 | 300 | 380 | 185 | 145 | 8-Φ22 |
| 80 | 1.6 | 328 | 385 | 385 | 200 | 160 | 6-Φ18 |
| 2.5 | 328 | 395 | 215 | 170 | 8-Φ22 | ||
| 4 | 395 | 408 | 215 | 170 | 8-Φ18 | ||
| 100 | 1.6 | 410 | 405 | 420 | 230 | 180 | 8-Φ18 |
| 2.5 | 410 | 420 | 235 | 190 | 8-Φ22 | ||
| 4 | 420 | 440 | 235 | 190 | 8-Φ18 | ||
| 125 | 1.6 | 515 | 410 | 455 | 250 | 210 | 8-Φ26 |
| 2.5 | 465 | 465 | 270 | 220 | 8-Φ26 | ||
| 4 | 470 | 470 | 285 | 240 | 8-Φ22 | ||
| 150 | 1.6 | 580 | 580 | 490 | 300 | 250 | 8-Φ26 |
| 2.5 | 580 | 490 | 300 | 250 | 8-Φ26 | ||
| 4 | 525 | 525 | 340 | 295 | 12-Φ22 | ||
| 200 | 1.6 | 700 | 600 | 540 | 360 | 310 | 12-Φ26 |
| 2.5 | 550 | 550 | 375 | 320 | 12-Φ30 | ||
| 250 | 1.6 | 800 | 595 | 405 | 355 | 410 | 12-Φ26 |
| 300 | 1.6 | - | 1000 | 650 | 460 | 410 | 12-Φ26 |
| 350 | 1.6 | 1100 | 710 | 710 | 520 | 470 | 16-Φ26 |
| 400 | 1.6 | 1270 | 770 | 580 | 525 | 525 | 16-Φ30 |
1、保證滿管
在任何時候，管道必須完全充滿介質。否則流量顯示會受到影響，導致測量誤差。

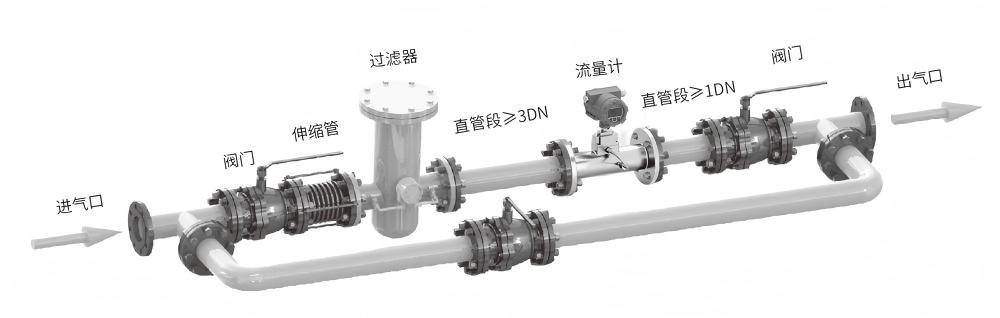

2、流量計安裝示意圖
流量計安裝示意圖

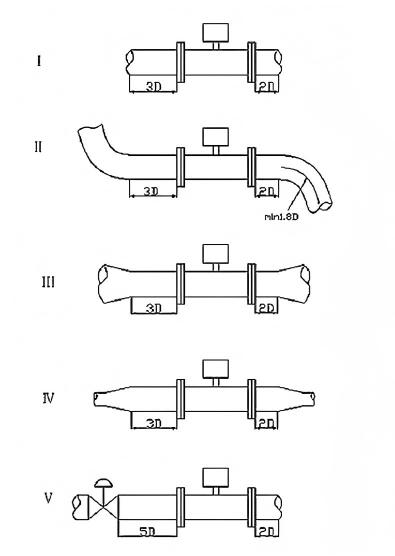

3、直管段要求
流量計安裝直管段
① 保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅰ
② 對于彎管，要保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅱ。
③ 對于縮管，要保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅲ。
④ 對于擴管，要保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅳ。
⑤ 如果上游側有閥門，那么要保證其上游側的直管段長度至少為5D，其下游側的直管段長度至少為2D，示意圖見Ⅴ。
測天然氣等可燃性氣體，產品出廠標配防爆，防爆場所安裝要求：
